Дымофильтр электростатический STRADA

Производитель: Strada

Уточнить стоимость:

+375 (029) 379 93 38

379-92-26

info@flash-system.by

Уточнить стоимость

Дымофильтр STRADA – это промышленное оборудование, предназначенное для очистки воздуха от аэрозольных веществ, таких как дым, масляный туман, запахи, путем электростатического улавливания и конденсации в корпусе установки.





Слово «Дымофильтр» имеет в своем составе 2 основы – дым и фильтрация. Его невозможно защитить патентом, сделать брендом, как и слово «гидрофильтр» например. Но наиболее удачно реализовать технологию - возможно.
Основной функцией Дымофильтра STRADA является улавливание аэрозольных частиц, которыми являются дым, масляный туман, и даже пар из воздуха.
В Дымофильтре STRADA используется ряд технологий очистки воздуха и запатентованы технические решения, такие как трубчатый электростатический фильтр.
Источник питания дымофильтра при помощи армированных высоковольтных проводов питает ионизирущие электроды напряжением, значение которого может достигать 15 кВ.

Принцип действия Дымофильтра STRADA:

Воздух, насыщенный частицами аэрозоля с размером частиц 0,01 мкм, например, дым, входит в трубчатый электростатический фильтр, представляющий собой ионизирующий электрод из нескольких десятков «звездочек», закрепленных на одной оси и находящихся под напряжением 15 кВ. Ионизирующий электрод помещен в заземленный корпус в виде трубки (он же осаждающий электрод) на внутренней поверхности которого и происходит осаждение частиц. Между вершинами «звездочек» и осаждающим электродом из-за высокой напряженности электрического поля начинается процесс ионизации (зарядки) газа и находящихся в нем частиц. Ионизированные (заряженные) частицы начинают отталкиваться от одноименно-заряженного ионизирующего электрода и притягиваться к противоположно-заряженному осаждающему электроду (корпусу электростатического фильтра). Скопившиеся на внутренней поверхности загрязнители (такие как жир, масло или вода) отводятся из фильтра по специальному каналу.

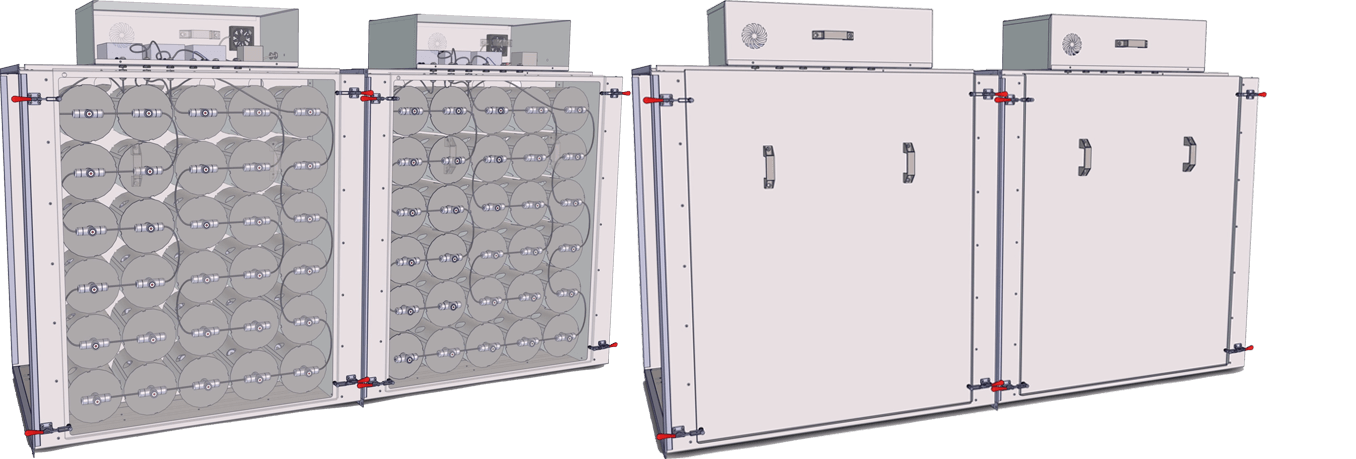

Для удобства монтажа и эксплуатации, Дымофильтры STRADA изготавливают в виде канальных модулей.





Модуль дымофильтра называют электростатическим модулем. Электростатические модули, в зависимости от концентрации аэрозолей, устанавливаются последовательно друг за другом. Например, при больших концентрациях аэрозолей в воздухе для достижения очистки на уровне 99% устанавливается 2 электростатических модуля, а при незначительной концентрации аэрозолей достаточно будет установить 1 модуль.





Трубчатый электростатический фильтр является основным рабочим элементом дымофильтра STRADA, его конструкция применяется, начиная с 2008 г. и запатентована в 2012 г. Нет предела совершенству, поэтому поиски улучшения конструкции ведутся все время и дают определенные положительные результаты.

Наши достижения:

  • Отсутствие недолговечных запасных частей и расходников
  • Исключены самопроизвольные отключения дымофильтра
  • Адаптивный источник питания с защитой без выключений
  • Минимизирована стоимость технического обслуживания
  • Малое аэродинамическое сопротивление
  • Увеличенный межсервисный интервал

Для полноценного улавливания дыма или других аэрозолей, воздушная смесь должна двигаться со скоростью от 0,8 м/с до 1,7 м/с. Сила притягивания частицы к внутренней поверхности электрода зависит от размера и массы частицы, поэтому при высокой скорости воздуха сила воздействия потока воздуха на частицу будет превышать силу притяжения частицы к поверхности электрода, и будет происходить срыв наиболее мелких частиц с осаждающего электрода.

При необходимости, дымофильтр комплектуется модулем подготовки воздуха, ведь нет дыма без огня, а огонь это наличие высоких температур, искры, сажа и копоть. В случае наличия открытого огня перед дымофильтром устанавливается гидрофильтр, обеспечивающий охлаждение и предварительную очистку воздуха от сажи, а также полную пожарную безопасность.
Обращаем ваше внимание на опасность возгорания, возникающую в случае использования блочных водяных трубчатых охладителей, или иных калориферов, а также мелкодисперсных водяных искрогасителей!





В итоге, на выходе из дымофильтра мы получаем воздух, очищенный от аэрозольной фракции, дыма, на 99%, и очищенный от газообразных примесей и их запахов на 60%. Для очистки от газообразных примесей и их запахов, после дымофильтра устанавливают сорбционный модуль или газоконвертор, в случае высоких концентраций. Сорбционный модуль устанавливается после дымофильтра и представляет из себя типовой канальный блок с расположенными W образно разборными кассетами, в которых находятся гранулы сорбента. В качестве сорбента используются гранулы активированного каменноугольного угля. W образное расположение кассет обеспечивает максимально большое пятно контакта сорбента с проходящим через него воздухом и создает минимальное аэродинамическое сопротивление.

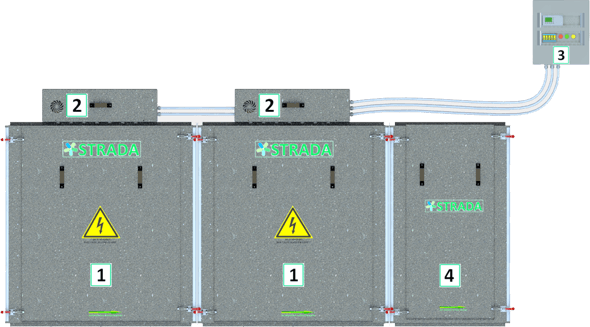

Таким образом, дымофильтр STRADA электростатического типа в стандартном исполнении состоит из двух модулей электростатической очистки воздуха, двух высоковольтных источников питания и дистанционного пульта управления.





Питание дымофильтра STRADA осуществляется при помощи компактного источника высоковольтного питания, имеющего встроенную защиту от коротких замыканий. Источник питания был создан группой инженеров-разработчиков в области силовой преобразовательной электроники специально для питания дымофильтра STRADA, это позволило получить максимальный результат в очистке воздуха, так как были учтены все факторы и тонкости процесса очистки от дыма, такие как постоянно изменяемая нагрузка.





Управление дымофильтром STRADA осуществляется при помощи низковольтного пульта дистанционного управления, соответствующего всем требованиям ПУЭ.





На пульт управления выведены функции пуска и останова установки, основные сигнальные лампы отсутствия потока воздуха и загрязнения установки. Пульт управления является дистанционным, может выноситься из помещения на любые расстояния от дымофильтра. Напряжение 24 В. Так же пульт имеет контакты для подключения к АСУТП (Автоматическая Система Управления Технологическим Процессом).



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДЫМОФИЛЬТРА STRADA



Дымы и другие аэрозольные примеси в воздухе при осаждении в дымофильтре STRADA собираются в поддоне в виде жидкости, которая в процессе технического обслуживания сливается открытием шарового крана. Дальнейшее обслуживание сводится к периодической чистке внутреннего пространства. Дымофильтр STRADA не имеет расходных элементов и может быть обслужен одним человеком! Если дымофильтр установлен в связке с гидрофильтром, то расходным материалом является жидкость для мойки гидрофильтра в количестве от 0.5 до 1 л. в неделю. Если дымофильтр установлен в связке с сорбционным модулем, то расходным материалом является сорбент. Интервал замены сорбента зависит от технологического процесса и составляет: для сварочных дымов – 24 месяца, для плотных дымов от горения дров или тления угля – 4-6 месяцев.
